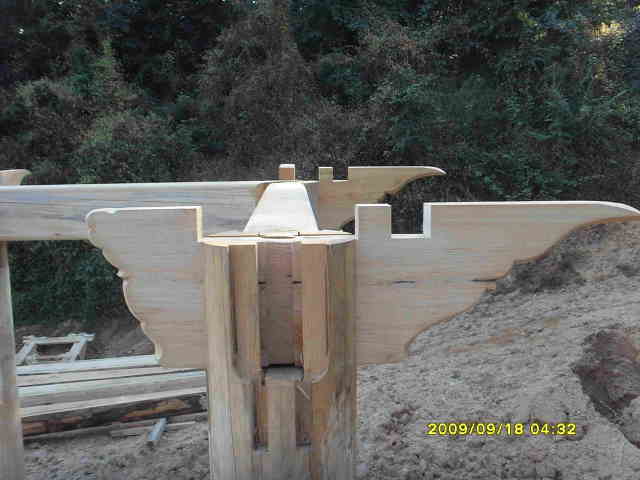

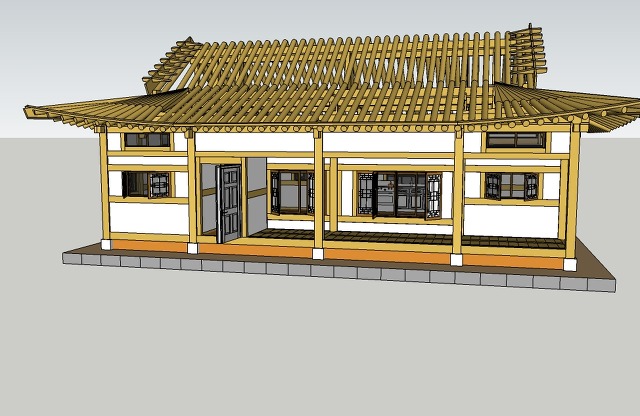

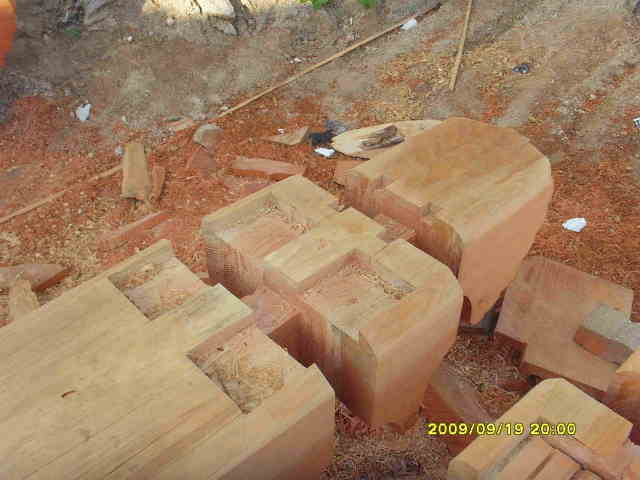

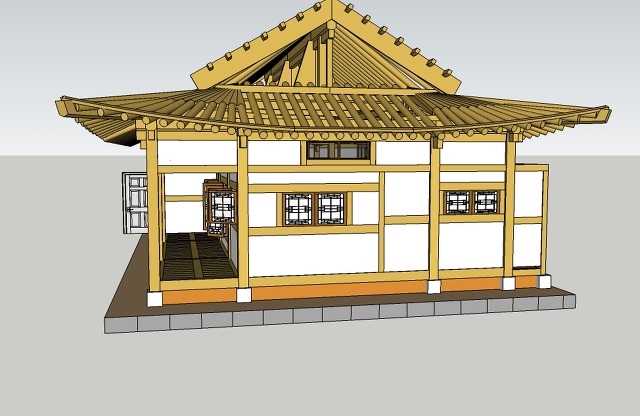

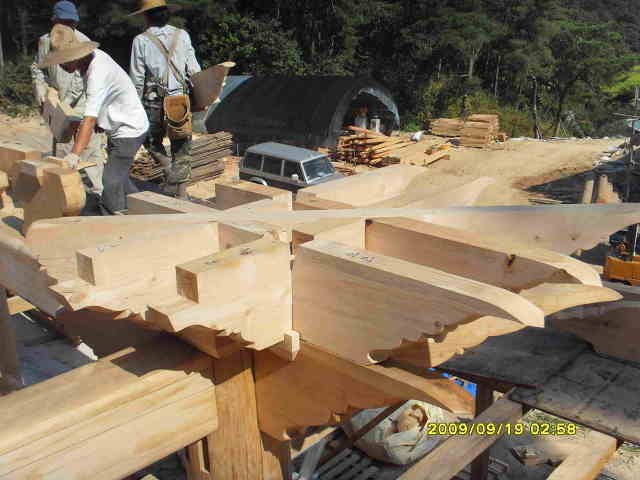

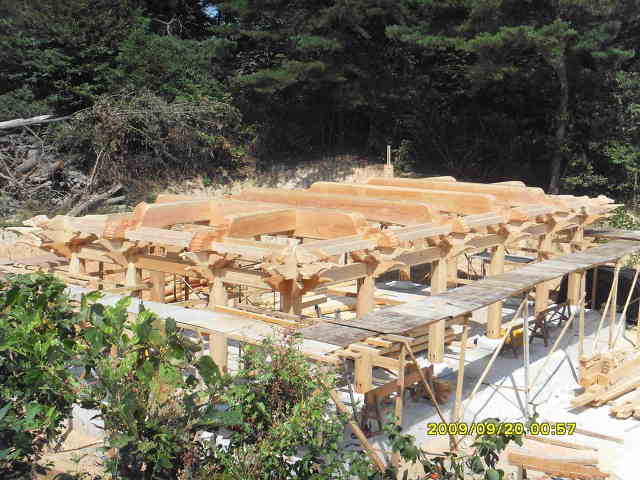

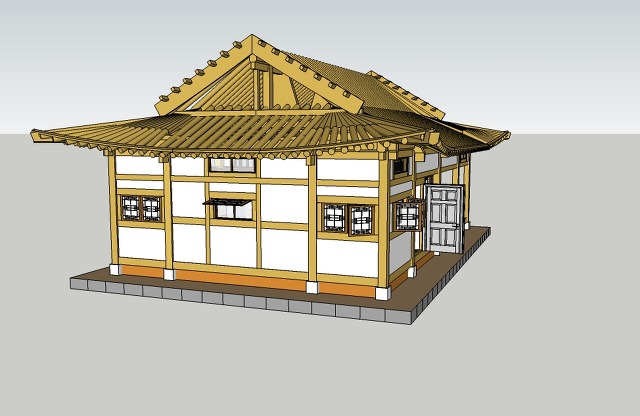

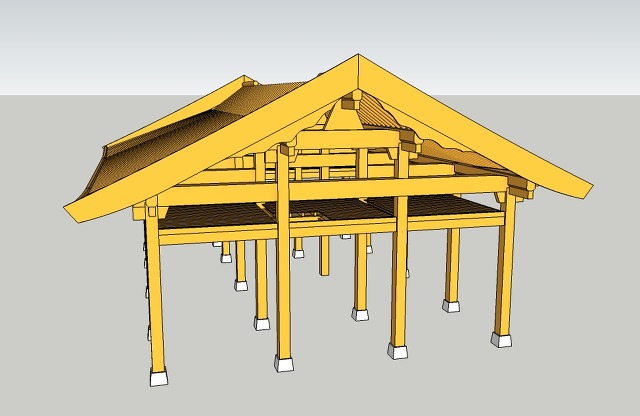

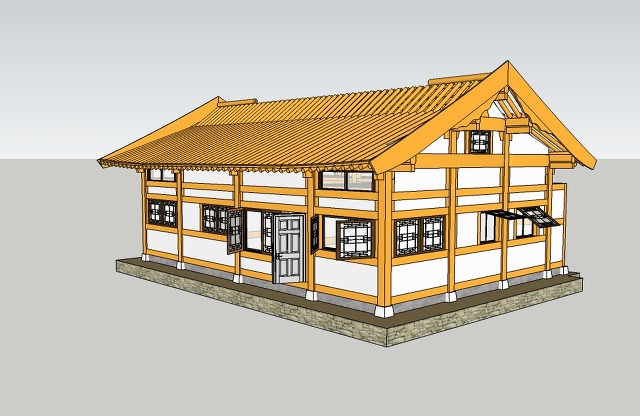

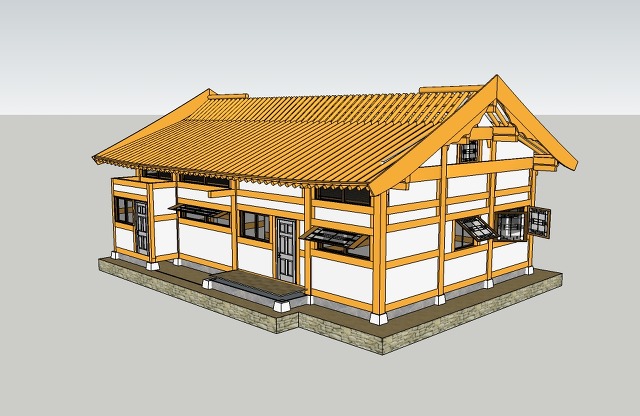

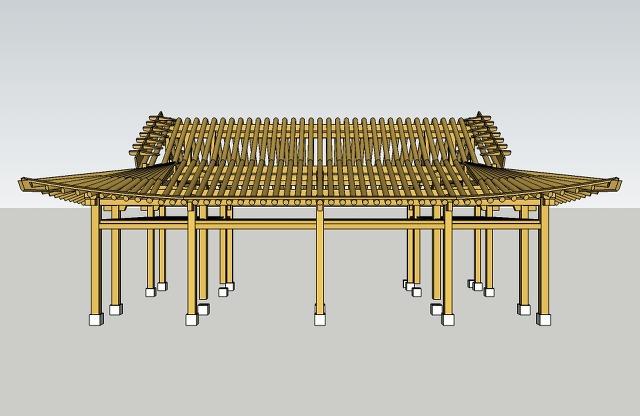

이번에는 툇마루가 있는 다락방집으로 30평정도로 해서 팔작지붕으로 구성을

해보았습니다.  팔작의 지붕형태상 맞배처럼 나오지 않지만, 나름 아기자기한 맛도

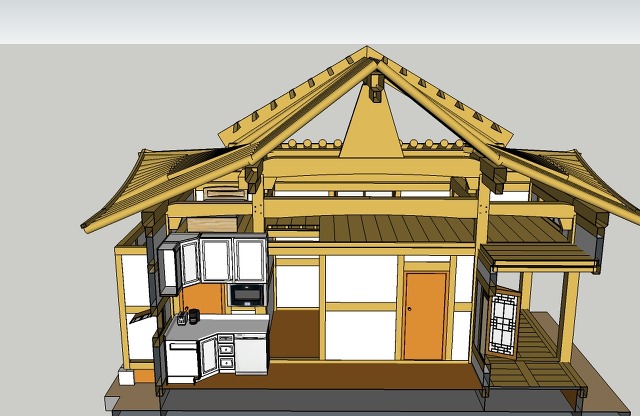

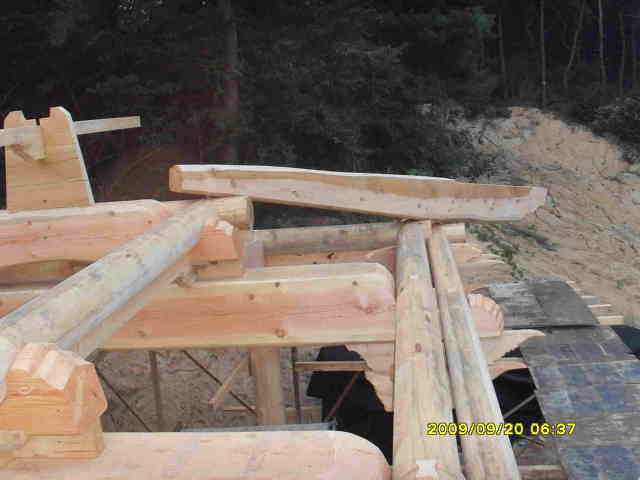

있는 것 같습니다.  추녀부분등으로 다락높이가 좀 낮은것 같아, 맞배에서 10자 기둥을

썼지만, 여기서는 11자로 써서, 다락방의 역할을 할수 있도록 했습니다.

2층바닥도 1층과천정과 단열재 사이에 빈공간을 두어 보다 방음과 진동에 보다 효과적이리라

생각해봅니다. 나무제적은 1만5천사이 정도가 나옵니다.

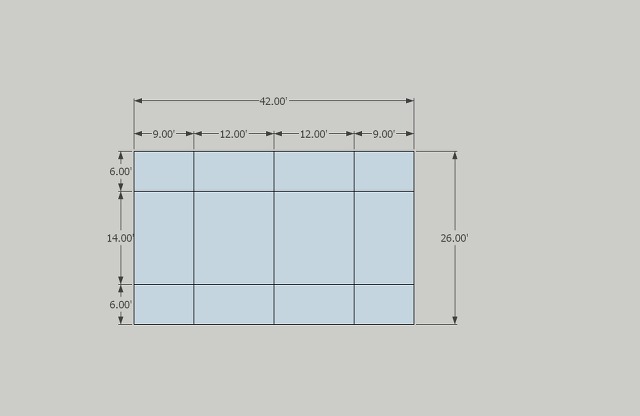

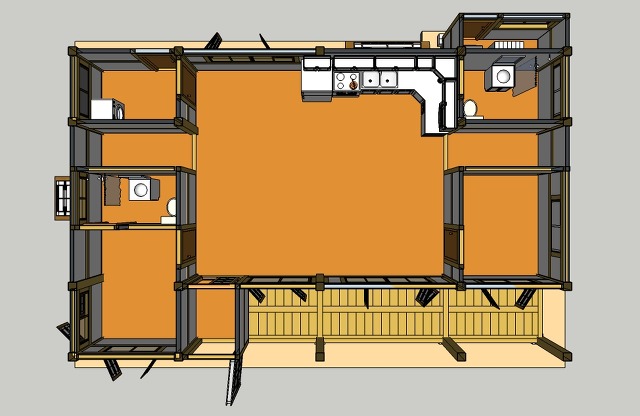

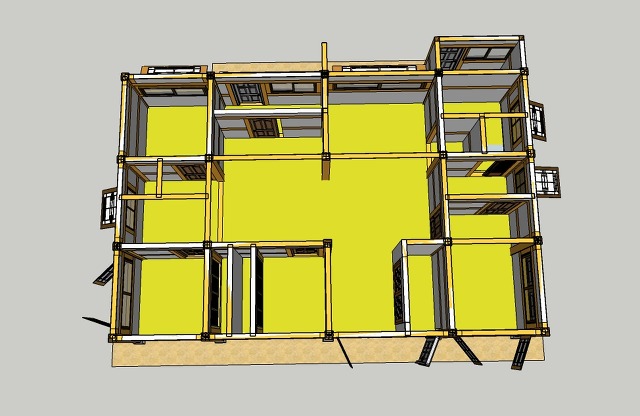

평면도는 다음과 같습니다. 대략30평 입니다.

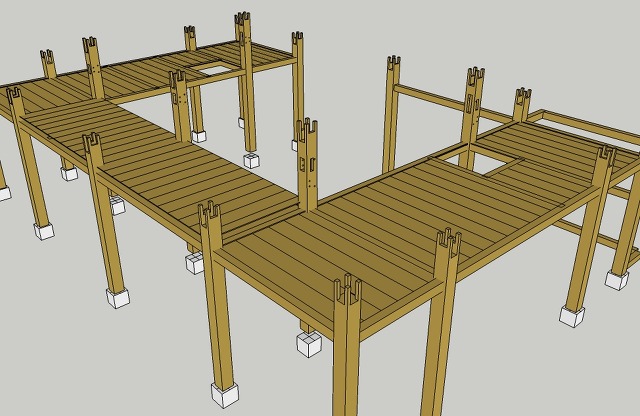

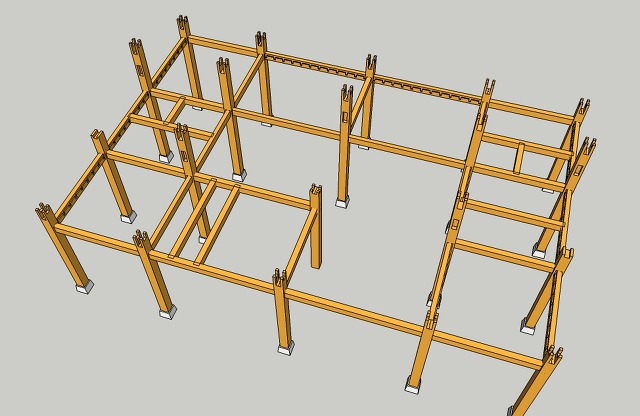

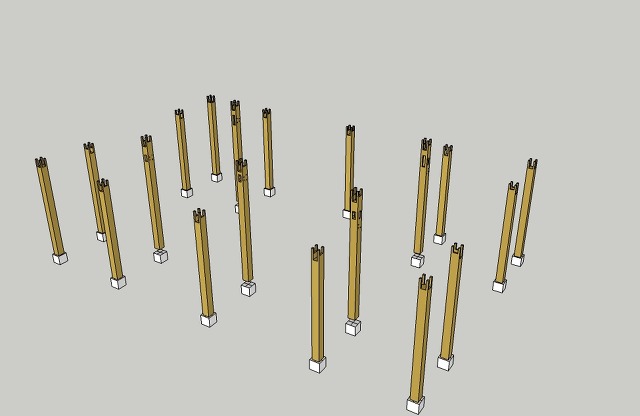

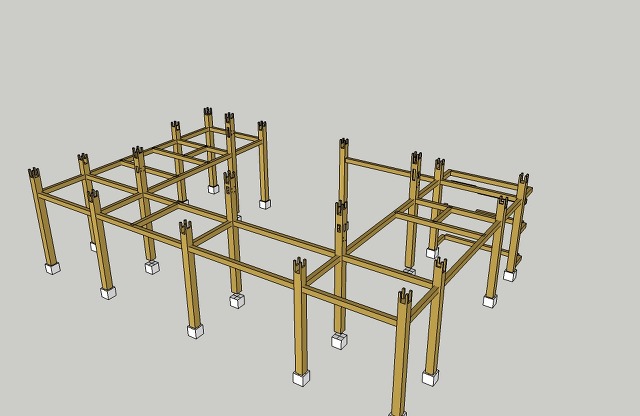

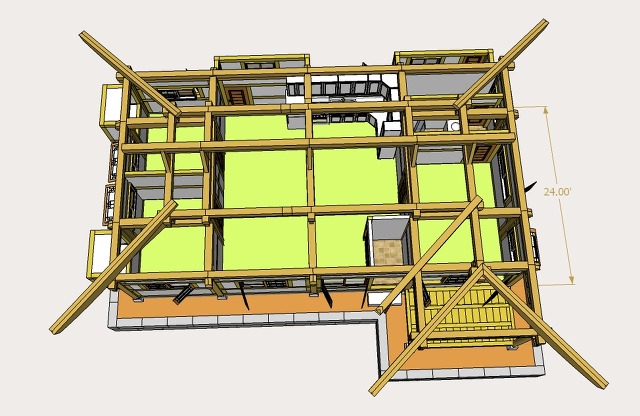

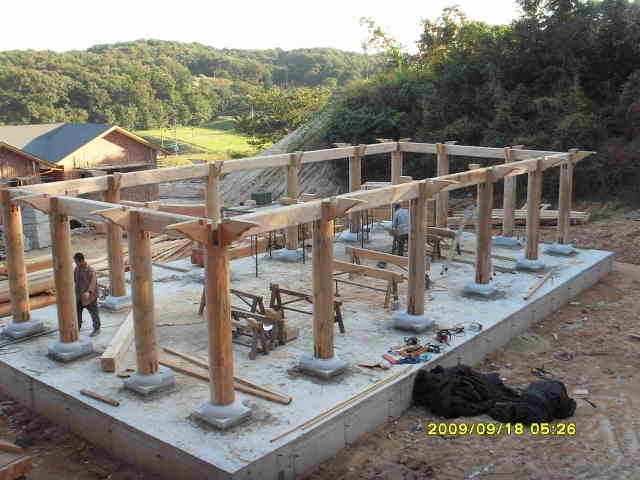

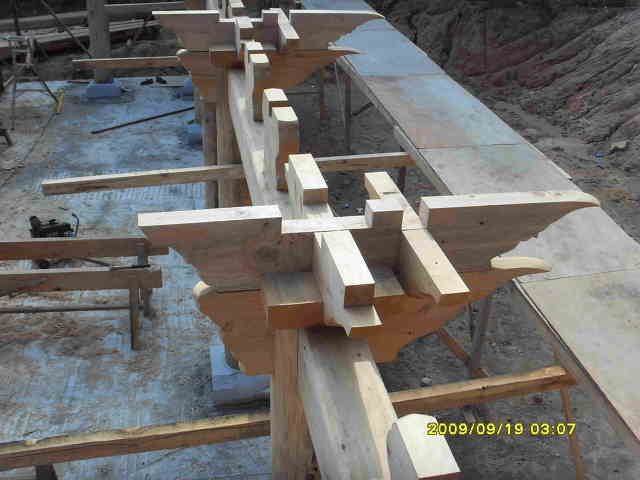

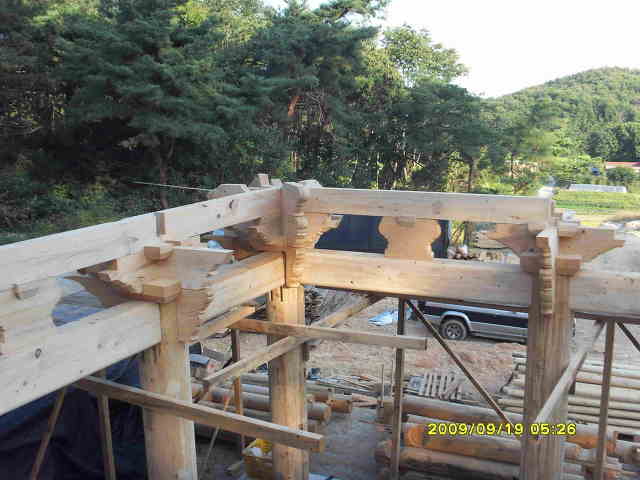

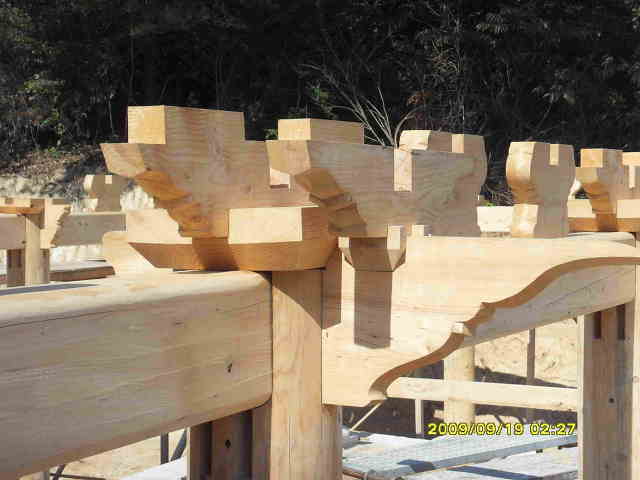

기둥을 세우고, 고주는 장연물매를 4치3푼물매로 잡아서 2자5치8푼 높습니다. 4치5푼물매보다

조금 줄이려고 해본것인데, 기둥이 높아서 4치5푼물매도 충분하겠습니다.

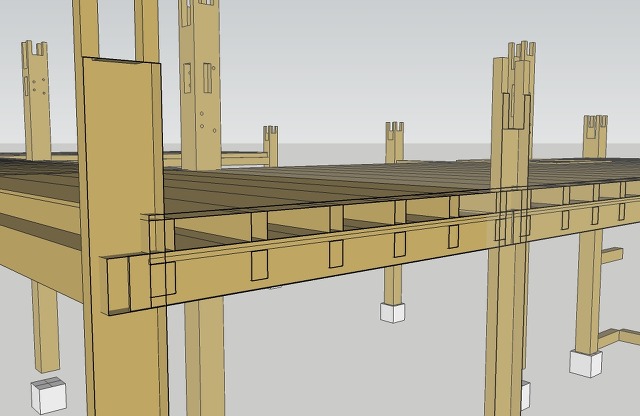

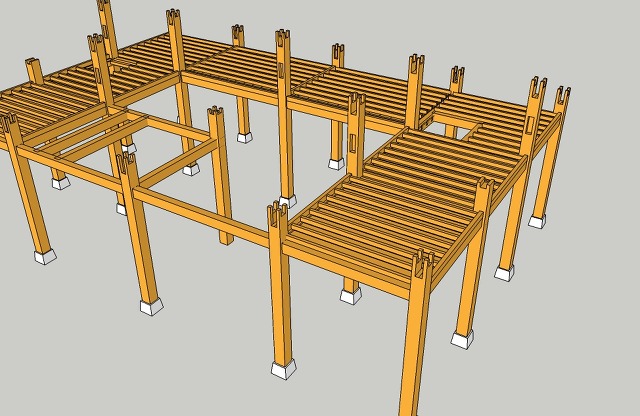

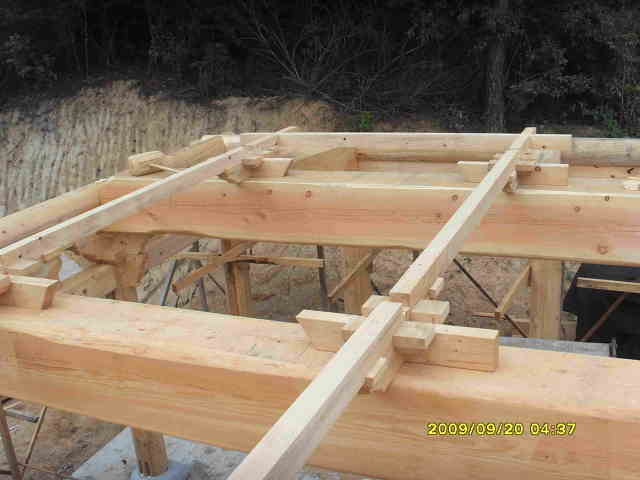

천정을 만들 상을 겁니다.







천정고미서까래를 겁니다. 천정상보다1치 정도 낮게 하여 루바깔고 단열재하고도

빈공간이 생기게 하려고 합니다.

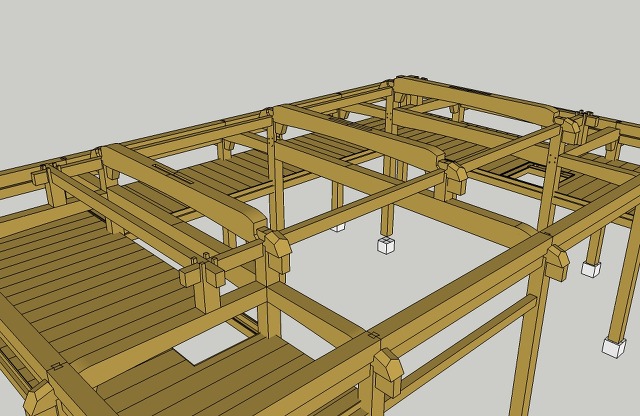

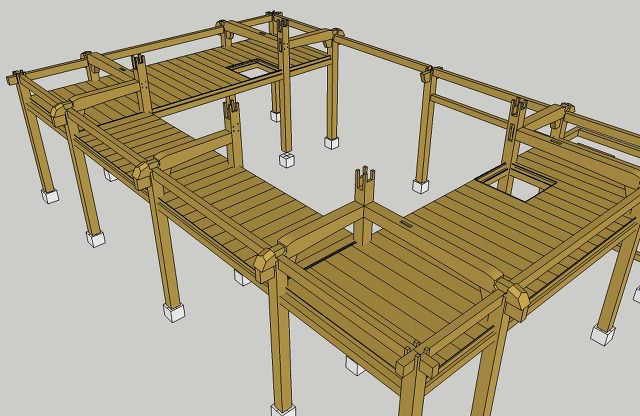

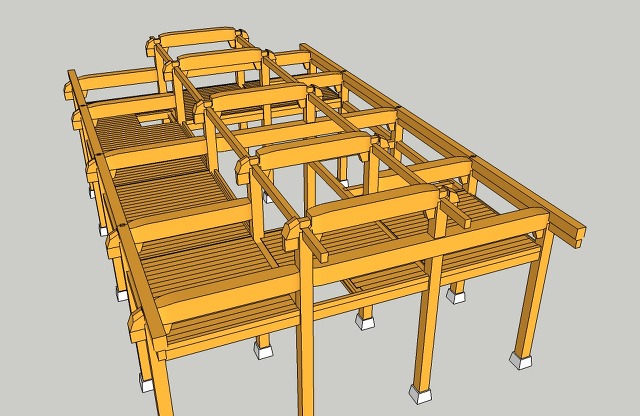

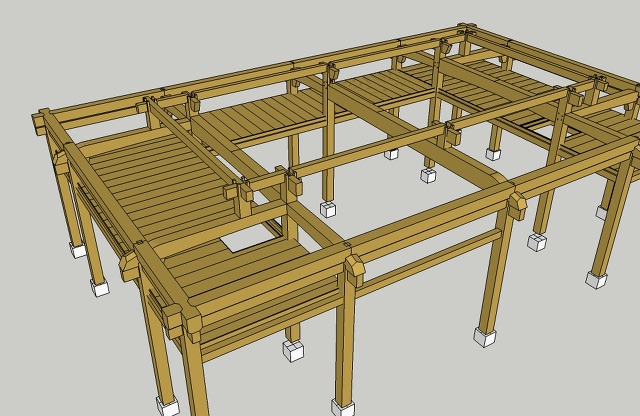

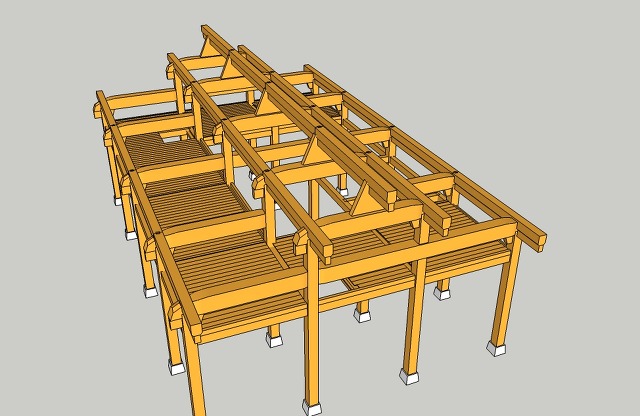

 다락방상을 천정상위에 겁니다.

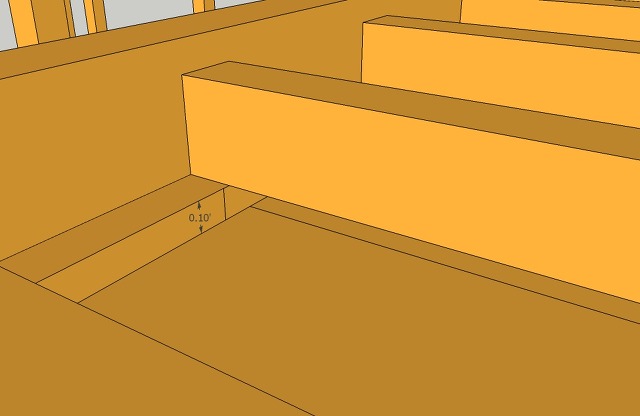

천정상의 윗면이 루바와 단열재가 깔린 면보다 높아서 빈공간이 생기게 하여

방음과 진동의 효율을 생각해 보았습니다.(1치여유에서 루바가 5푼, 단열재가2푼정도로 해서

3푼의 빈공간이 생기게 하였습니다.)

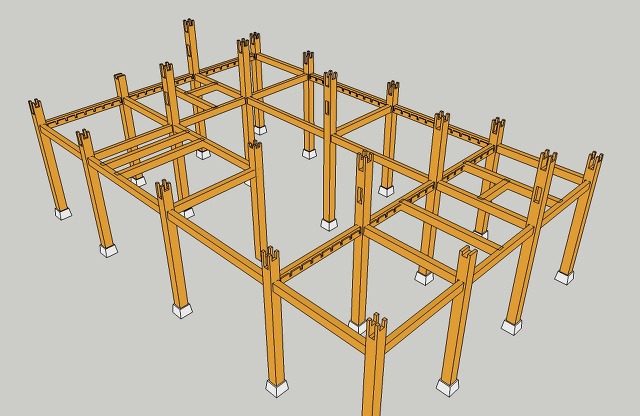

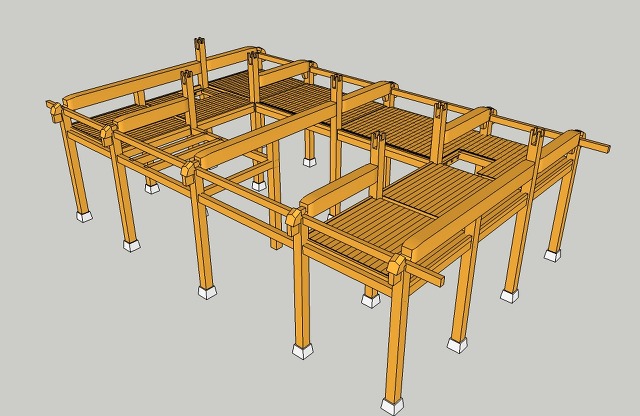

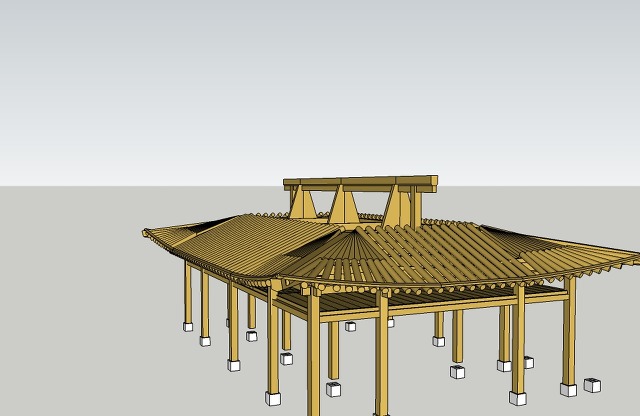

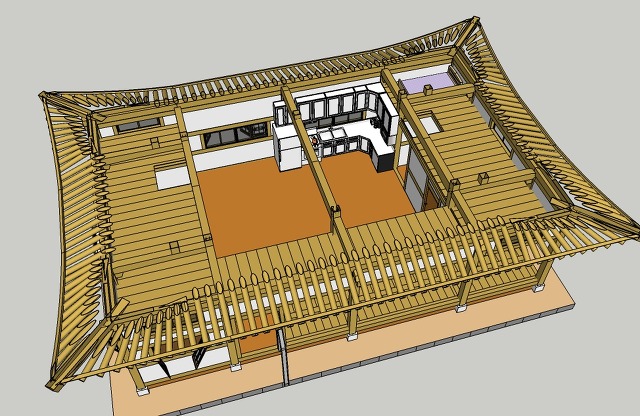

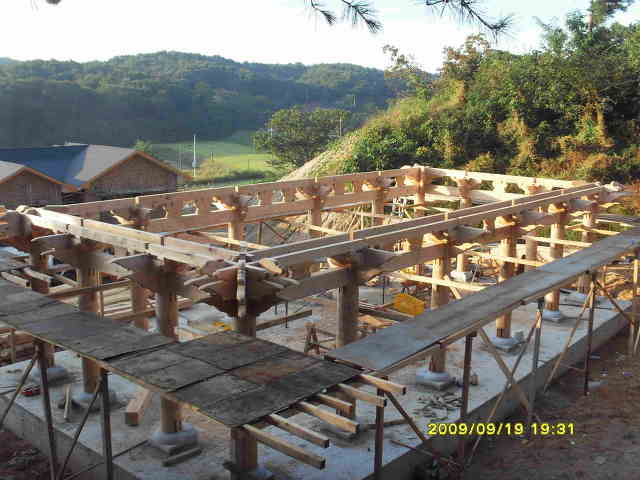

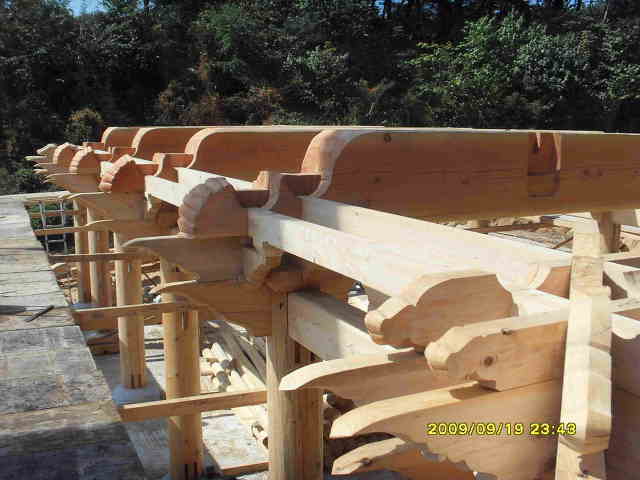

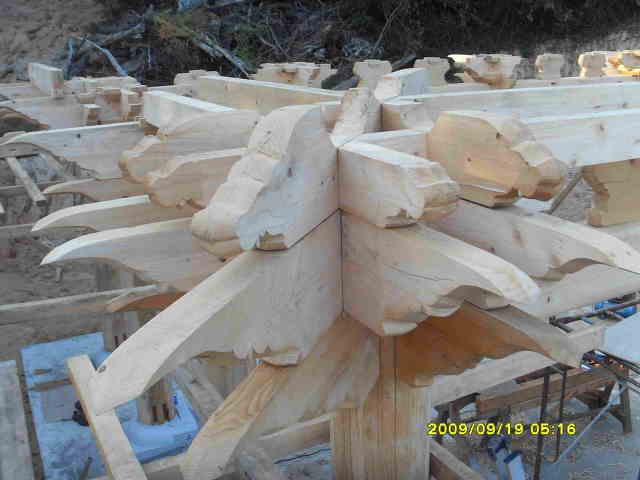

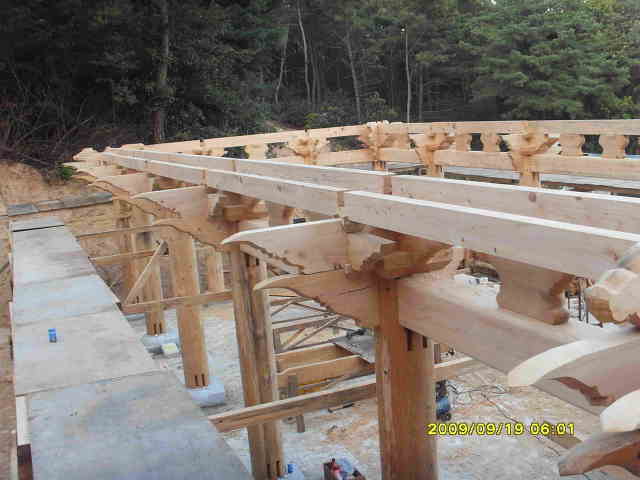

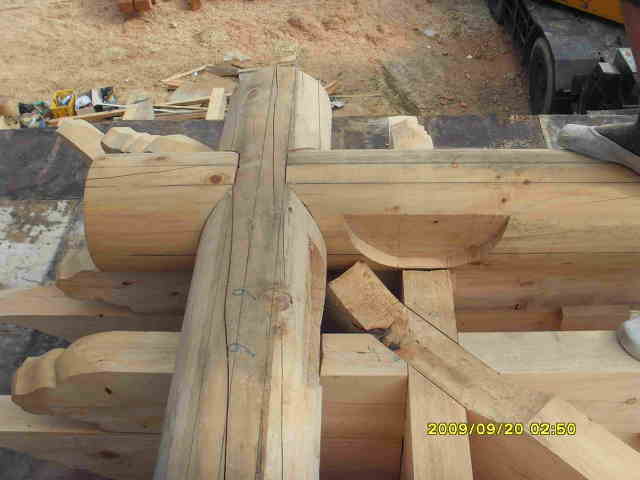

집을 조립해갑니다.

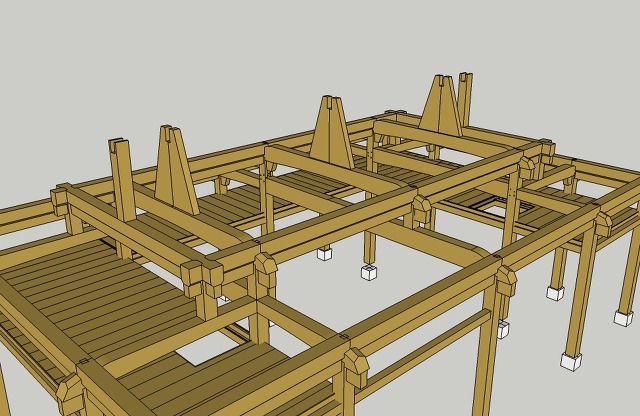

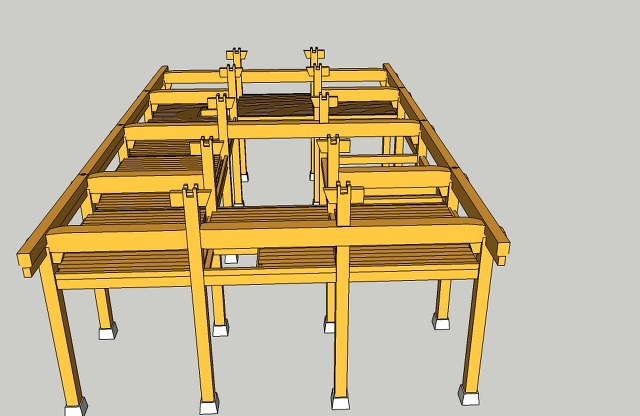

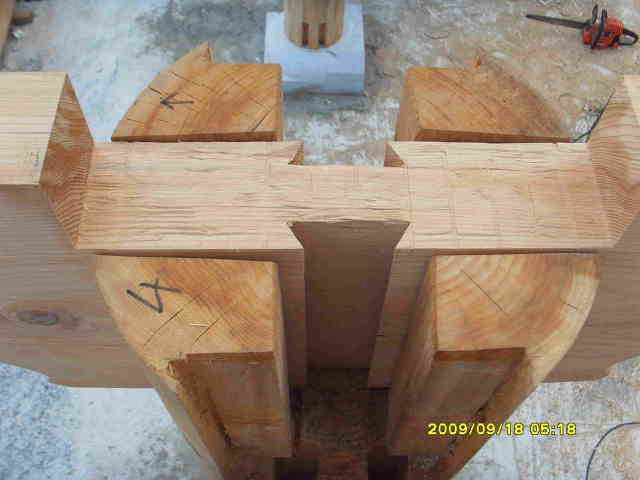

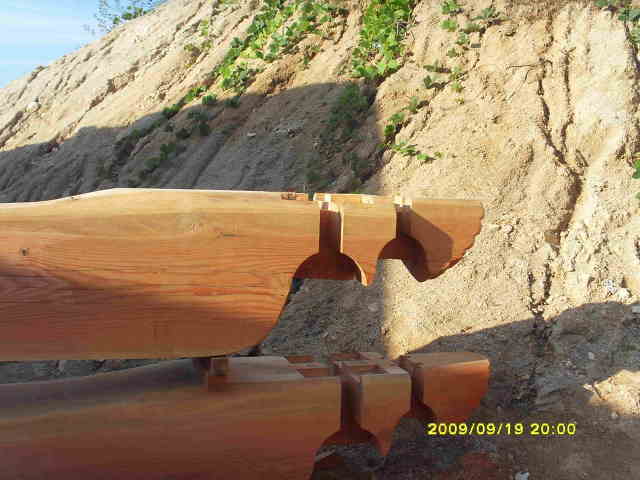

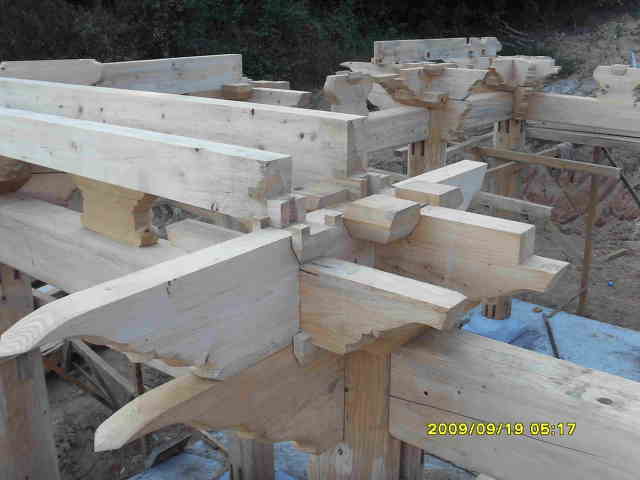

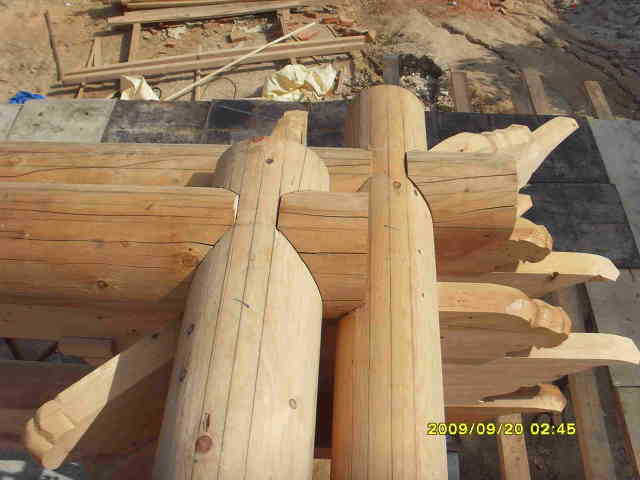

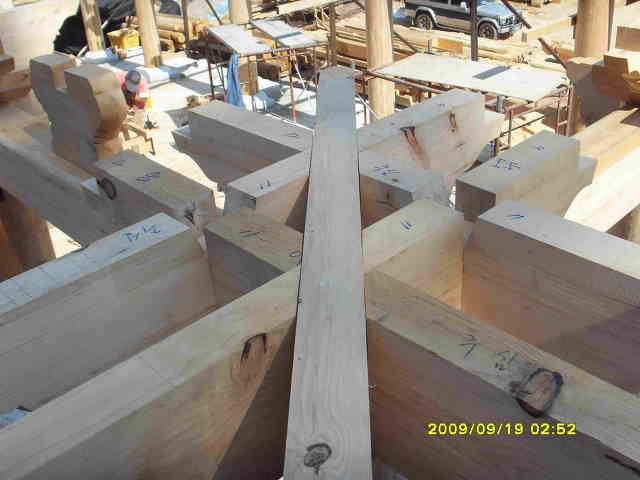

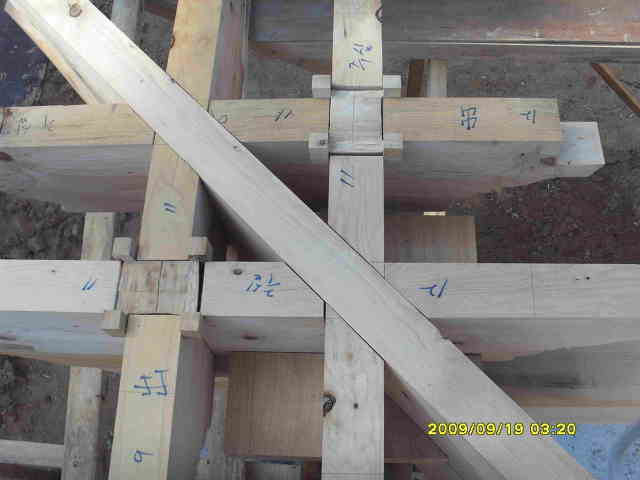

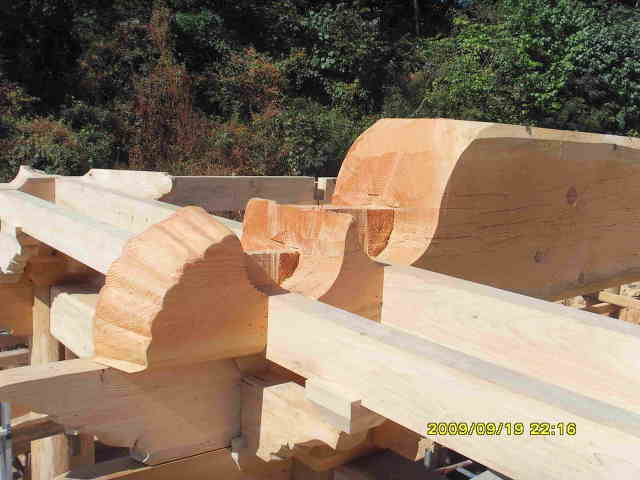

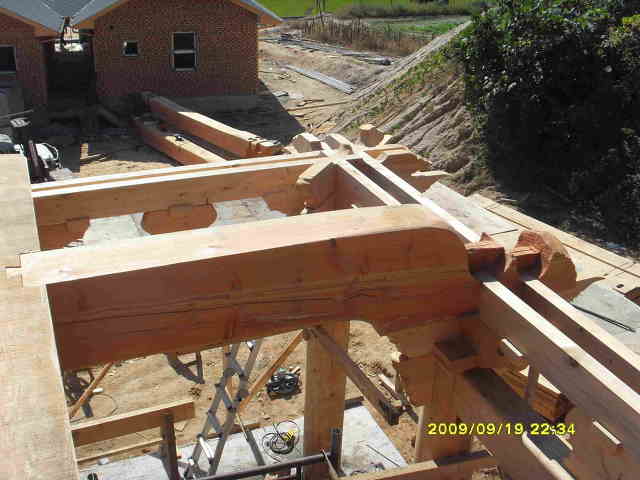

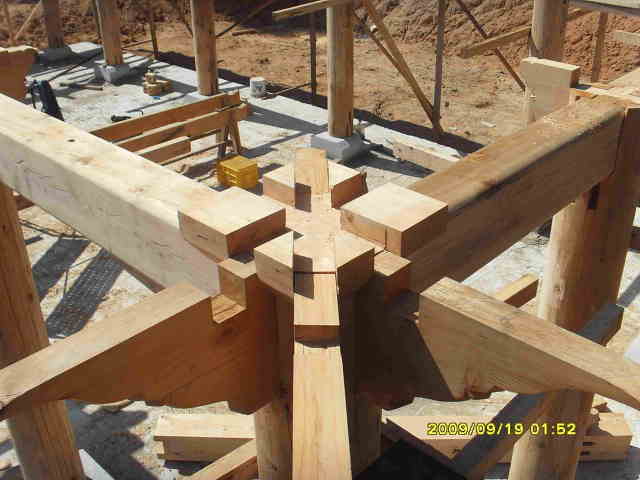

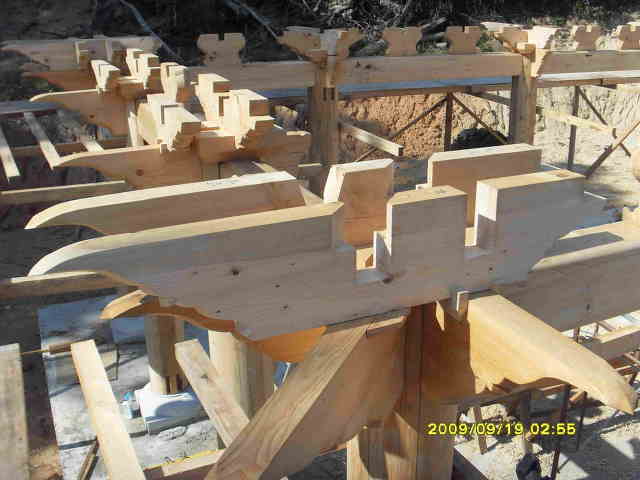

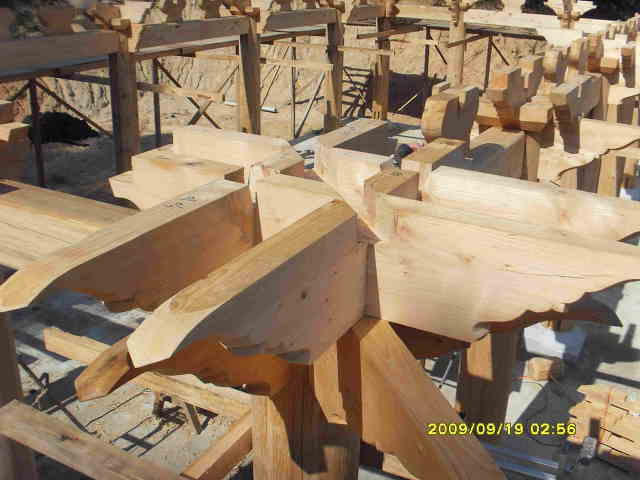

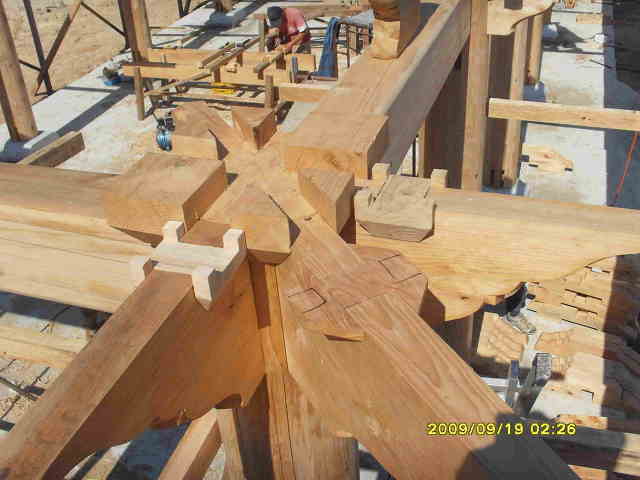

퇴보를 조립하고 기둥과 촉으로 잡아주고, 충량을 조립하고 다시 촉으로 잡아준뒤에

대들보을 조립하여 촉으로 잡아주는 방식으로 생각해보았습니다.

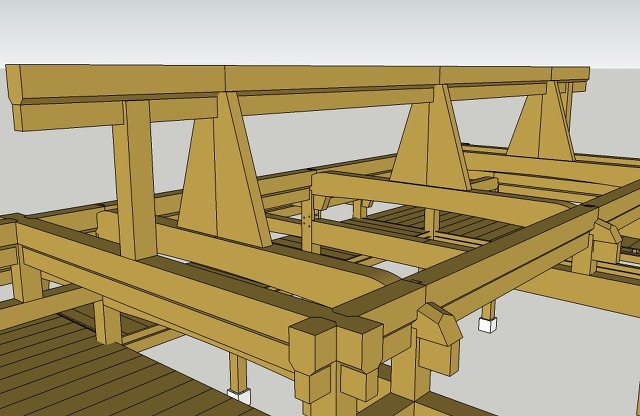

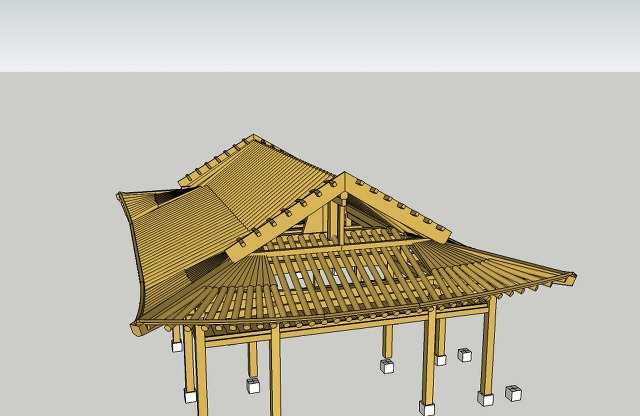

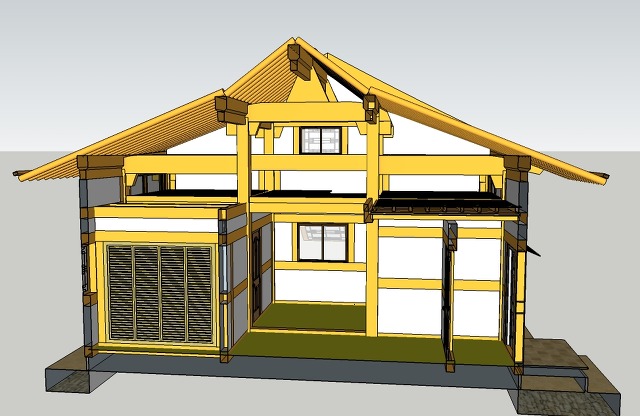

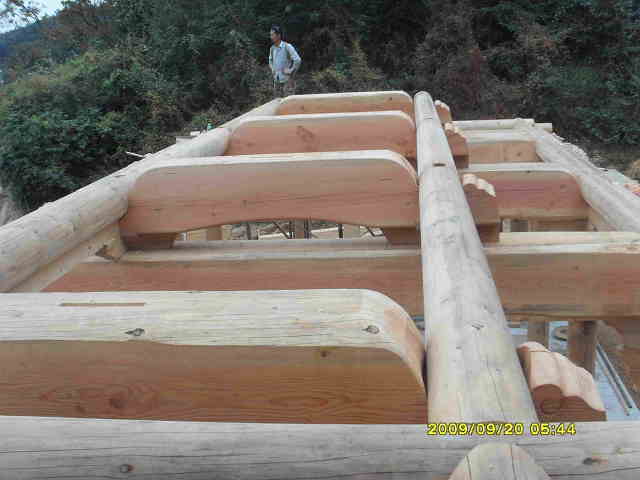

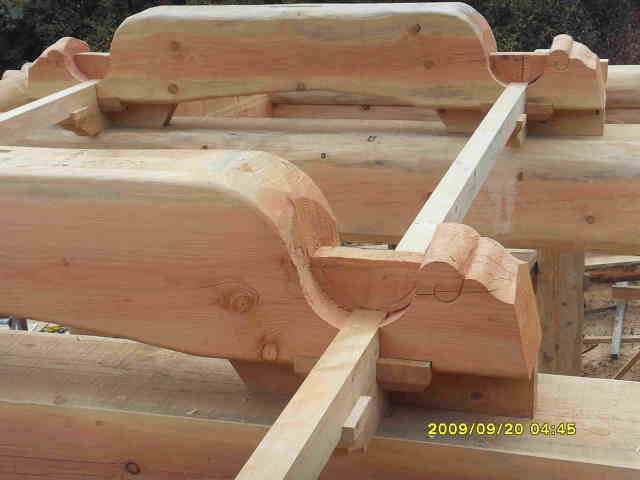

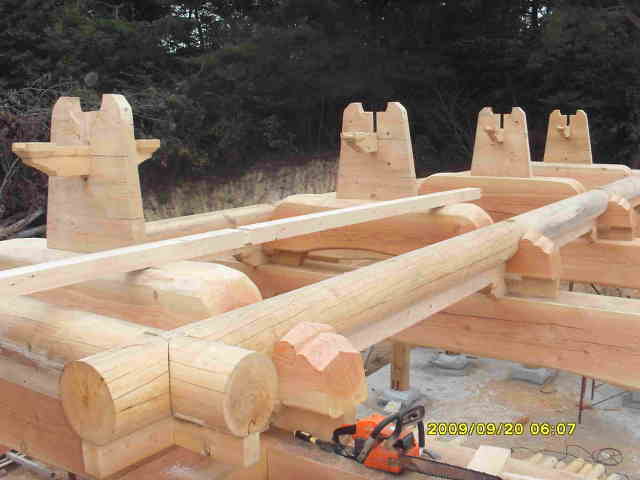

합각부분을 만들 종도리를 주심에서 2자 들여 구성하도록 했습니다.









방2개, 욕실2개(하나는 방에 딸린 욕실), 거실겸부엌, 복도(이층에 올라가는 길),

다용도실(세탁기,선반등 물건등을 저장), 보일러실,툇마루,현관,다락

















제일 낮은 높이가 도리윗면에서 바닥까지의 높이가 3자 정도이니, 활동에 그리 불편하지는

않으리라 생각되어지는데, 더 높이고 싶다면, 기둥을 1자 더 키우면 되겠다.

그리하면 집이 높아져 비례를 생각한다면 서까래를 많이 내는데도 한계가 있으니,

부연이 들어가야 모양의 균형이 맞을듯 합니다.







32평 ㄱ자집을  큰방1개, 작은방2개(붙박이장), 화장실2개,거실겸부엌, 다용도실,보일러실, 현관, 마루 등으로

구상해보았습니다.























약32평정도의 맞배집을 역시 다락방이 있도록 만들어 보았습니다.

이번에는 갈수록 집의 편리성이 내적동선이 많은 주부를 위하는 방향으로 가기에

여성에게 편리하다고 하는 드레스룸(명칭은 잘 모르겠지만)을 만들어 보았습니다

방과 화장실 사이에 연결되어, 화장을 하고 옷을 갈아입는 곳이라고 하네요.

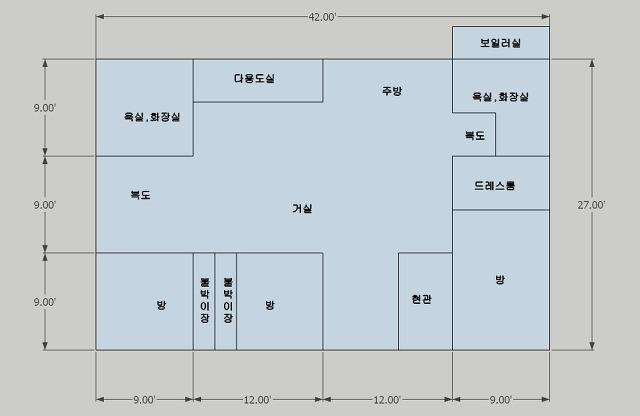

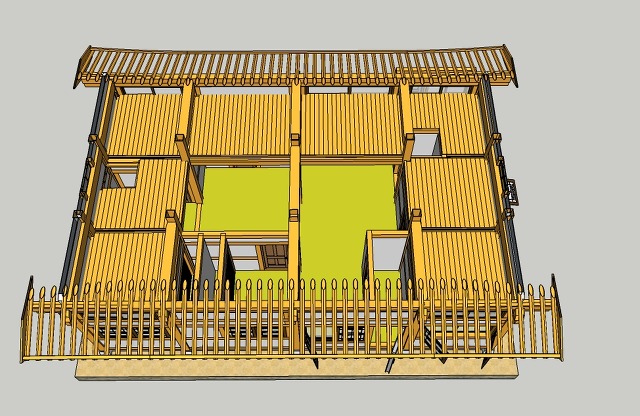

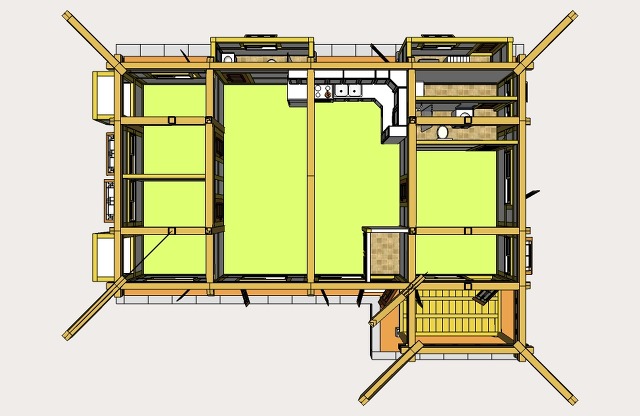

평면도는 다음과 같습니다.

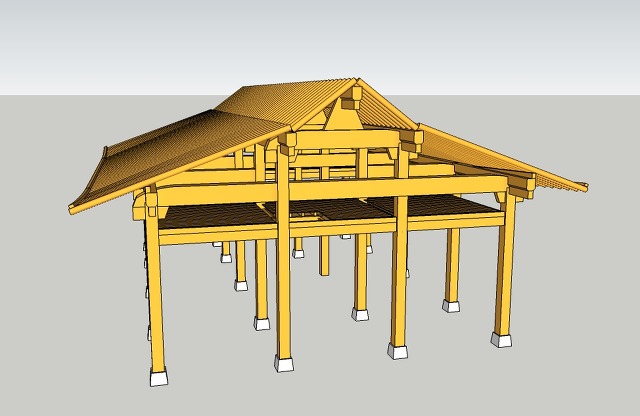

이번에는 평주를 12자로 해보았습니다. 집이 어떤 모양이 나올런지. 전체물매는 5치로 잡고,

장연물매는 4치로 잡아았습니다.

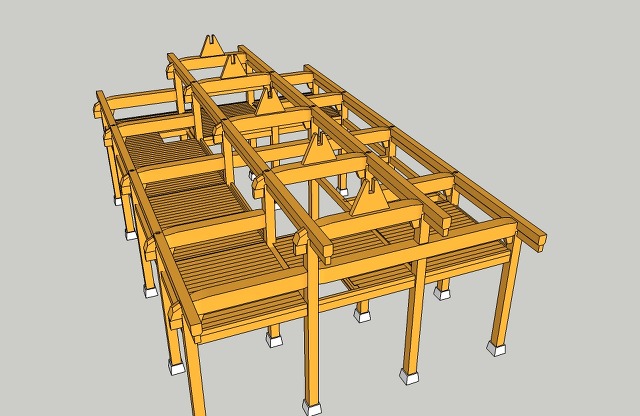

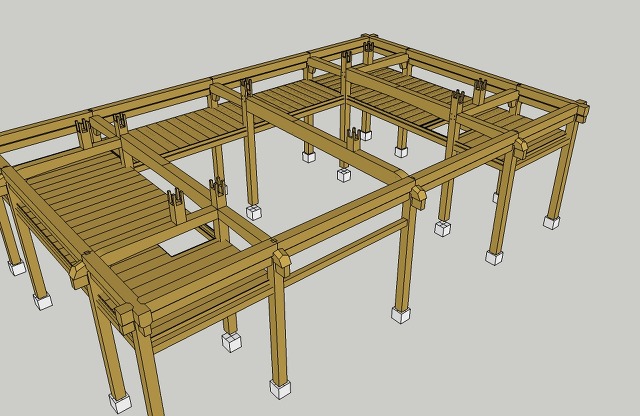

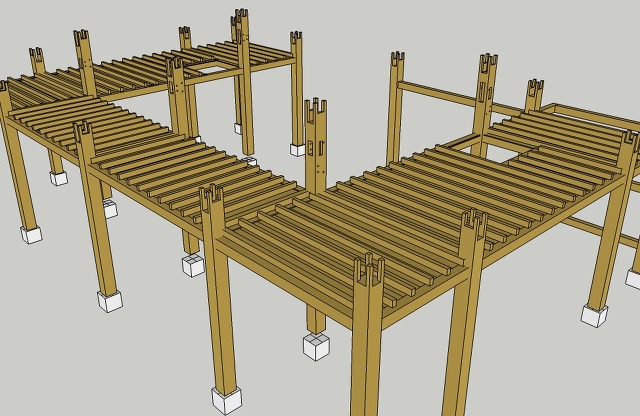

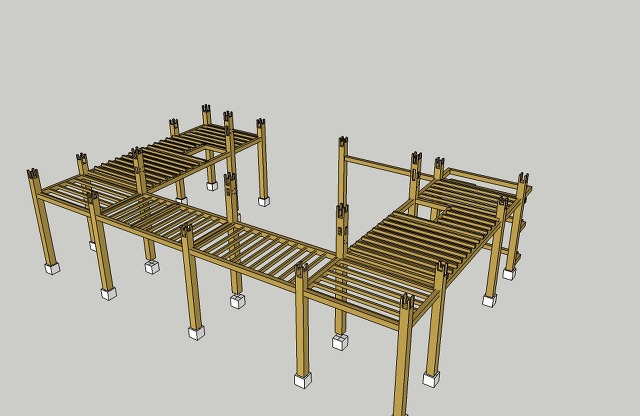

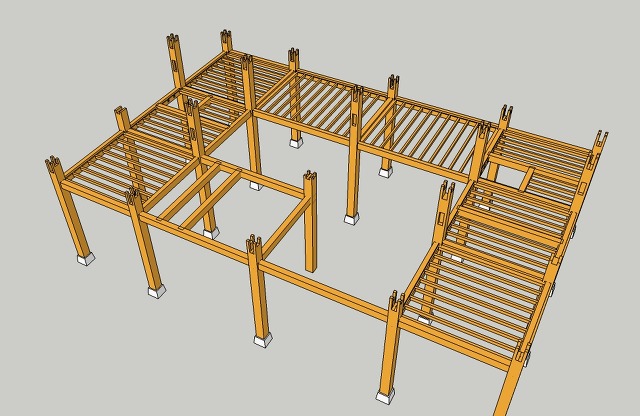

다락을 만들기 위한 상을 겁니다. 이때 방에 만들 붙박이장상, 화장실,드레스룸등이 구분되는 상도

같이 걸어 줍니다.

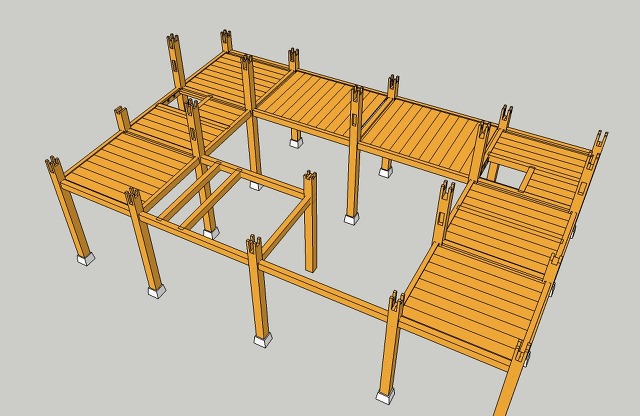

고미천정을 만들기위한 상을 걸어주고 개판(혹은루바)을 덮어줍니다

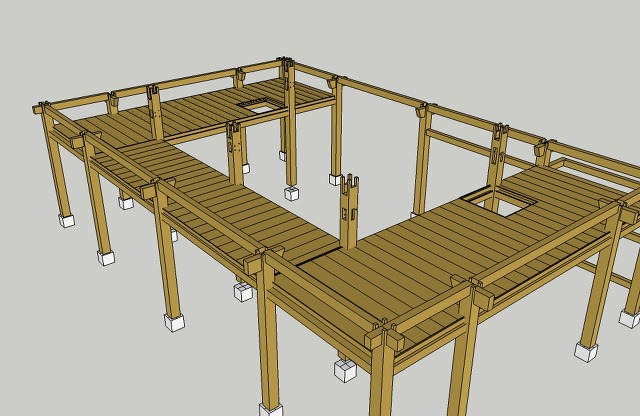

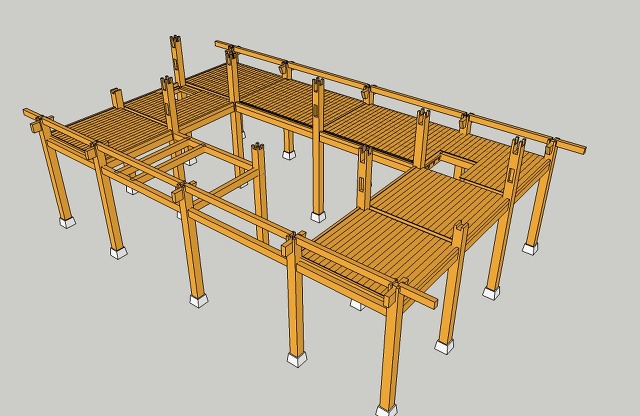

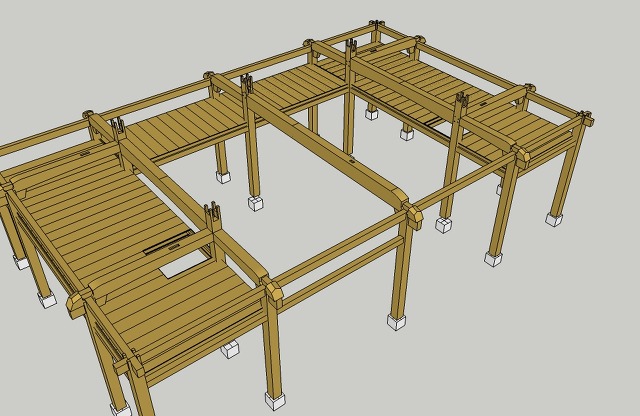

이층바닥을 위한 상을 다시 걸어줍니다.





일층천정이 깔리고 1치의 여유가 생기게 하여, 그 위에 단열재를 깔고 빈공간이 생기게 합니다.

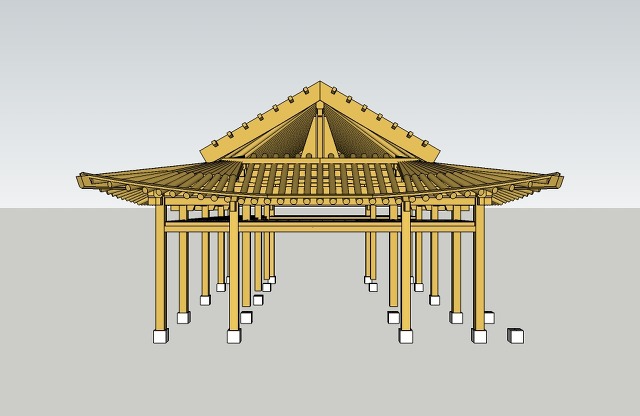

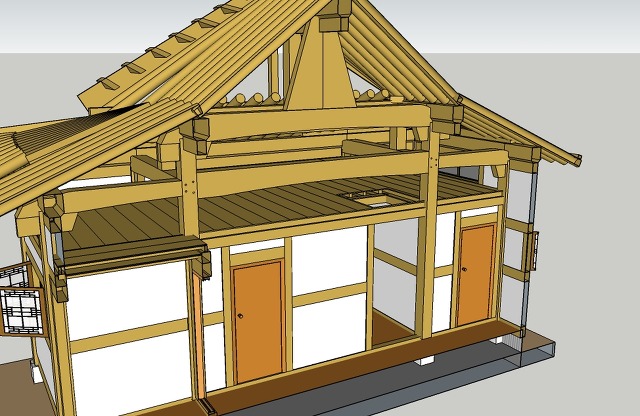

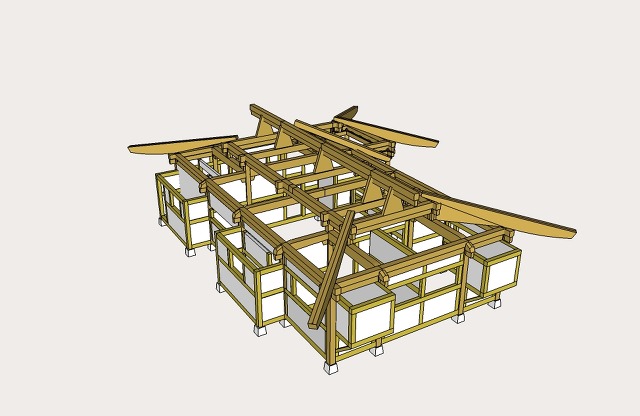

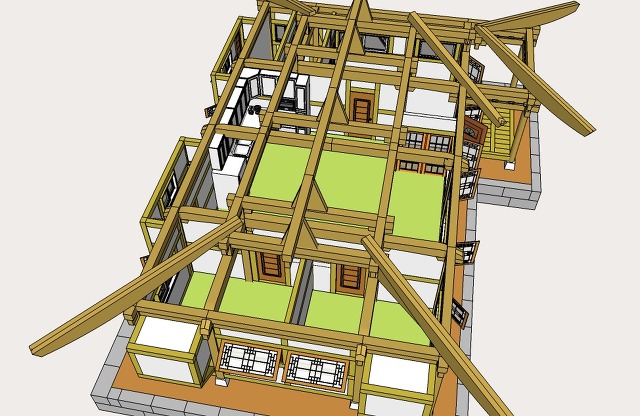

다시 개판을 덮고 집을 조립해갑니다.







양쪽 다락방을 사이에는 대들보가 없습니다. 원래는 이쪽을 이층으로 올라오는

입구로 할려고 했다가 다시 복도를 만들고 나니, 공간을 구분짓기 위해서 짧은 대들보를

넣어도 되고, 안넣어도 중보와 다락을 만들기 위한 상들이 기둥을 잡고 있어

상관은 없습니다.

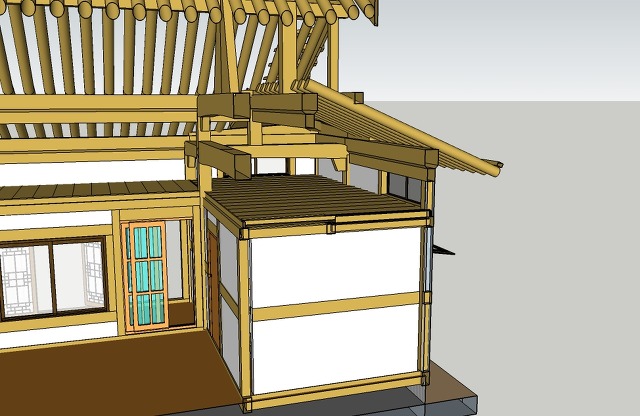

박공을 2자로 걸고, 중도리 부분은 덧박공을 만들어 붙어주었습니다.

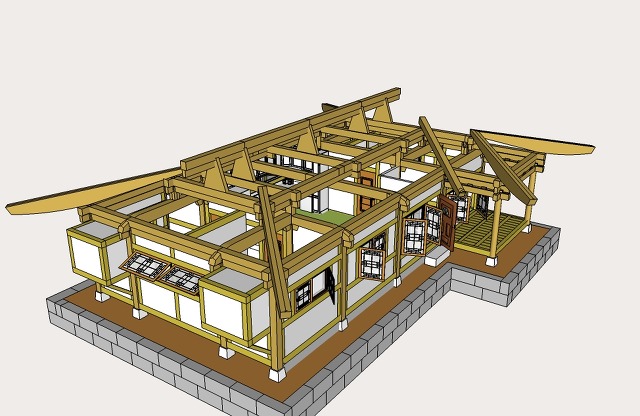

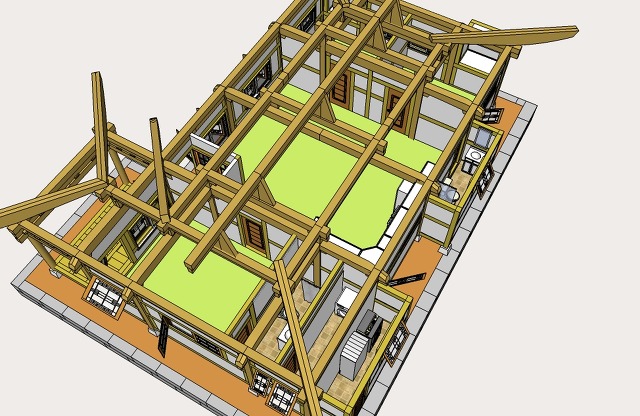

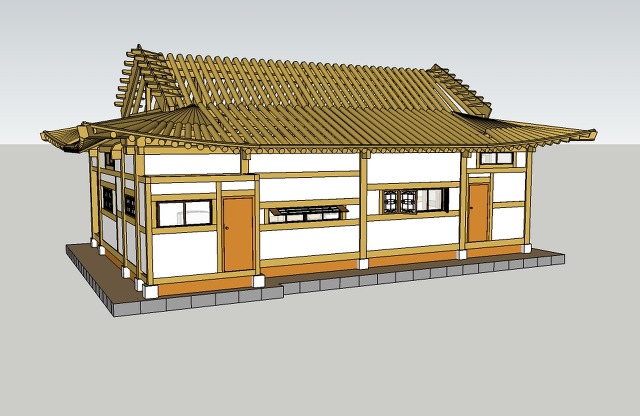

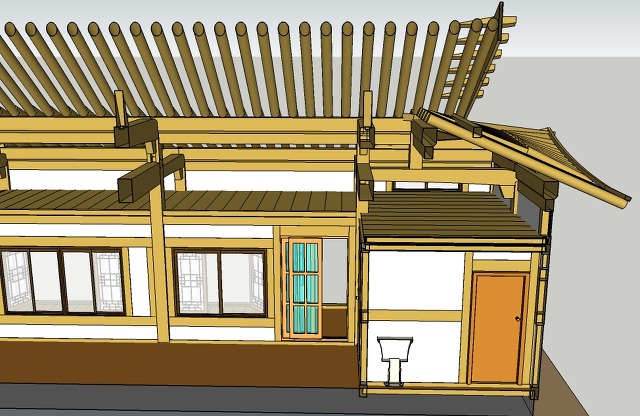

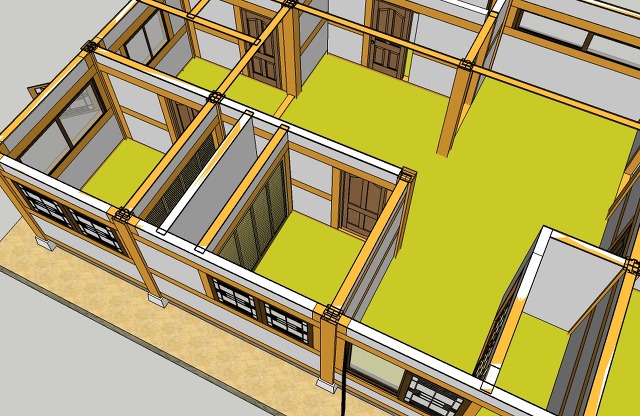

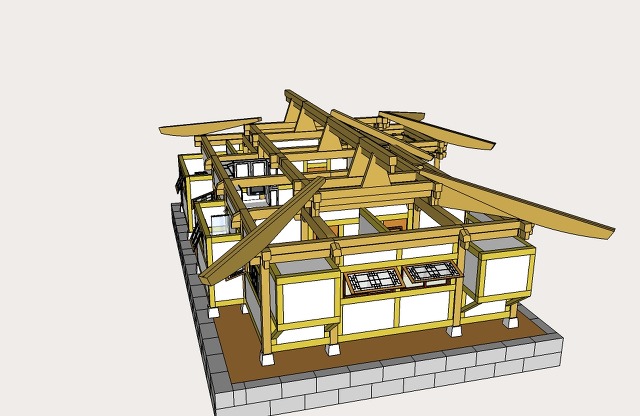

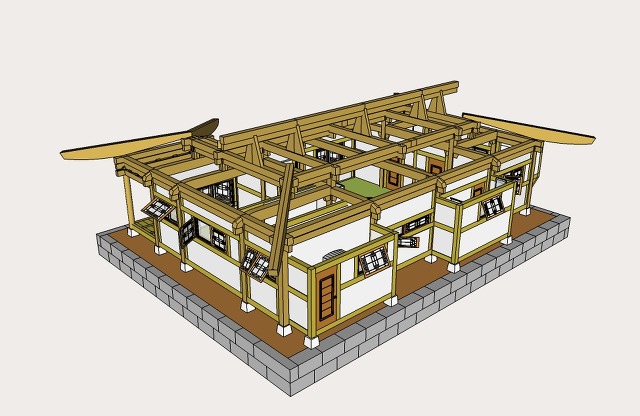

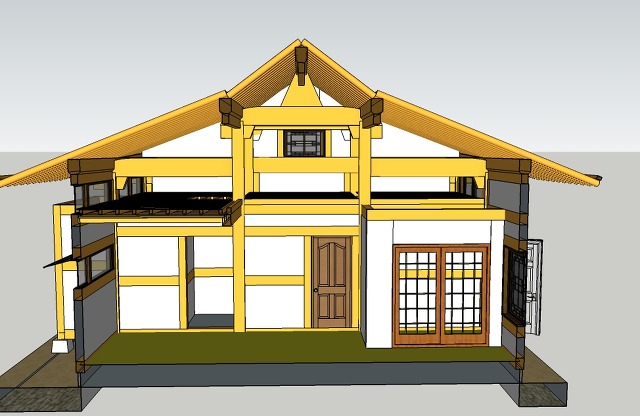

인방,벽, 창등을 구성해보았습니다.











방2개에 하나씩 붙박이장을 만들었습니다.

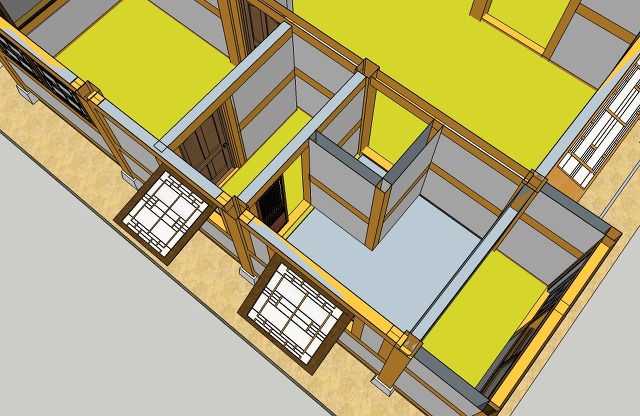

큰방에서 욕실로 들어가는 사이에 여성을 위한 화장하고 옷갈아입는 드레스룸을

만들어보았습니다.

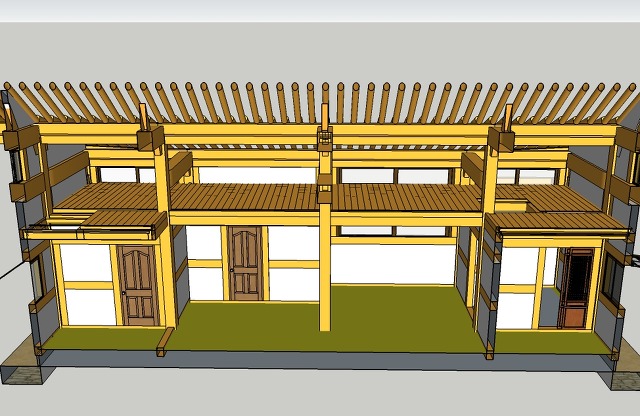

다락방이 2층처럼 넓게 되었는데, 정확히는 모르겠지만,

삼각형높이를 전체높이로 환산해서

1미터50이하가 되야 집평수에 안들어간다고 들었는데

그러면 다락방으로 괜찮고, 규정이 더 작으면

규정에 맞게 조금 낮추면 될 것 입니다.
